Vormontage, Testlauf des neo-Dyne, Quad Box komplett

20.2.2026 Kein Ferrari, dafür ein Pritschenprofilwagen

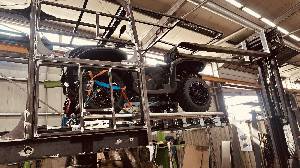

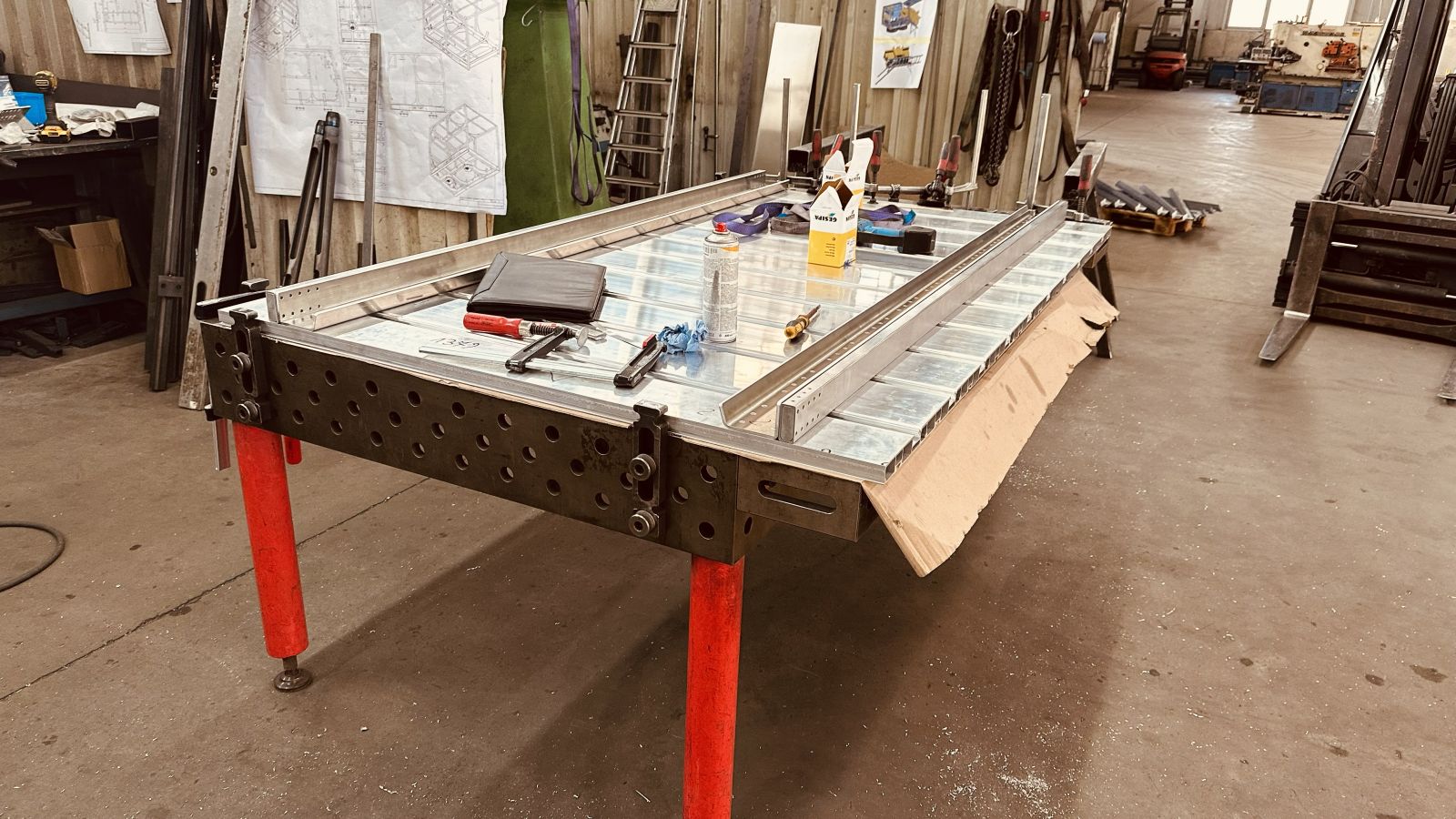

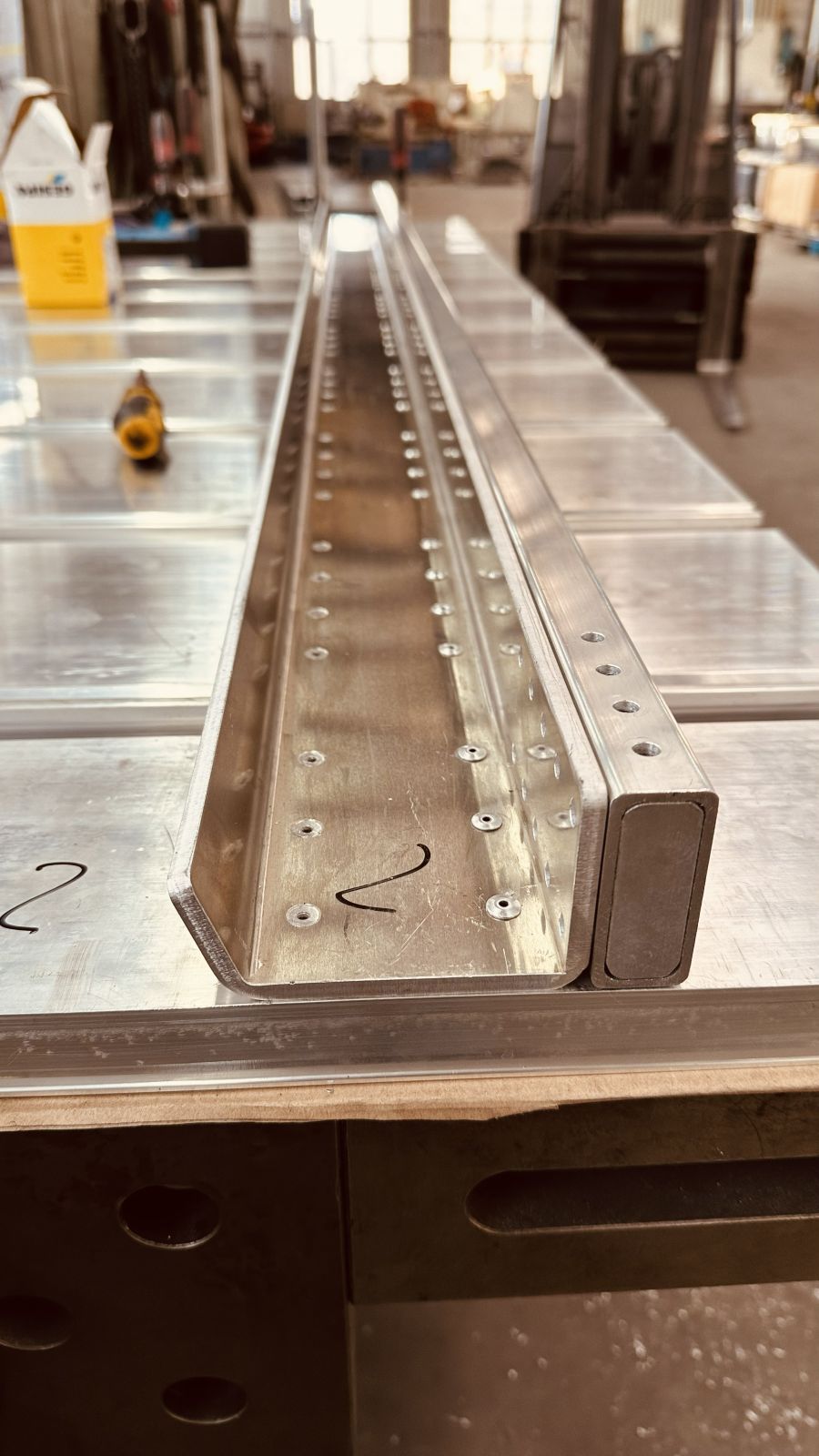

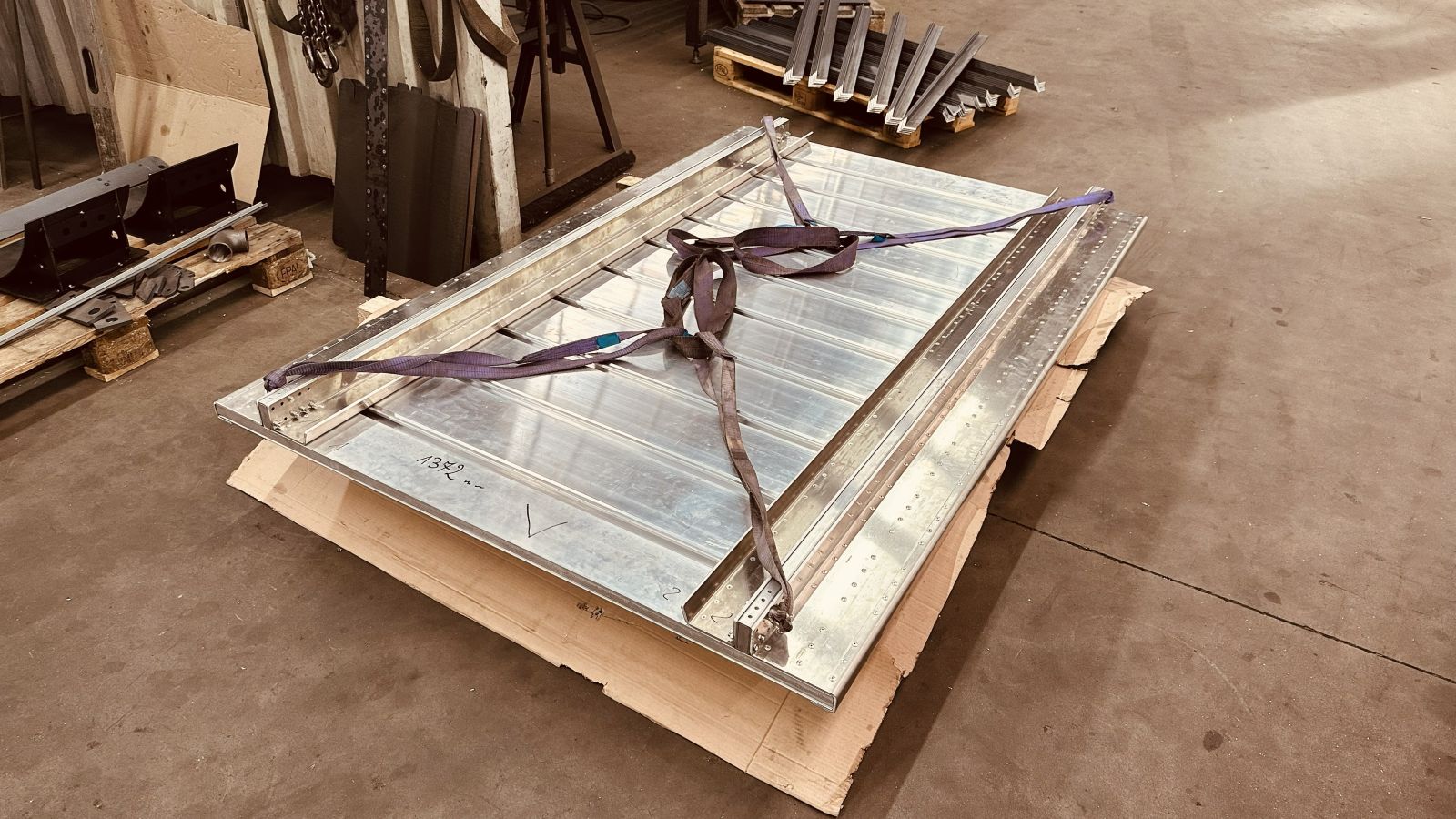

Pritschenprofile werden mit abgekanteten Alu Blechen vernietet

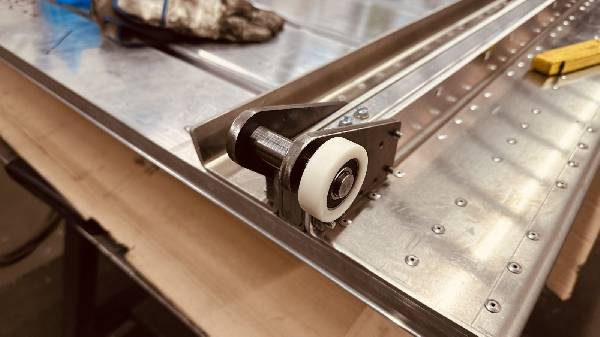

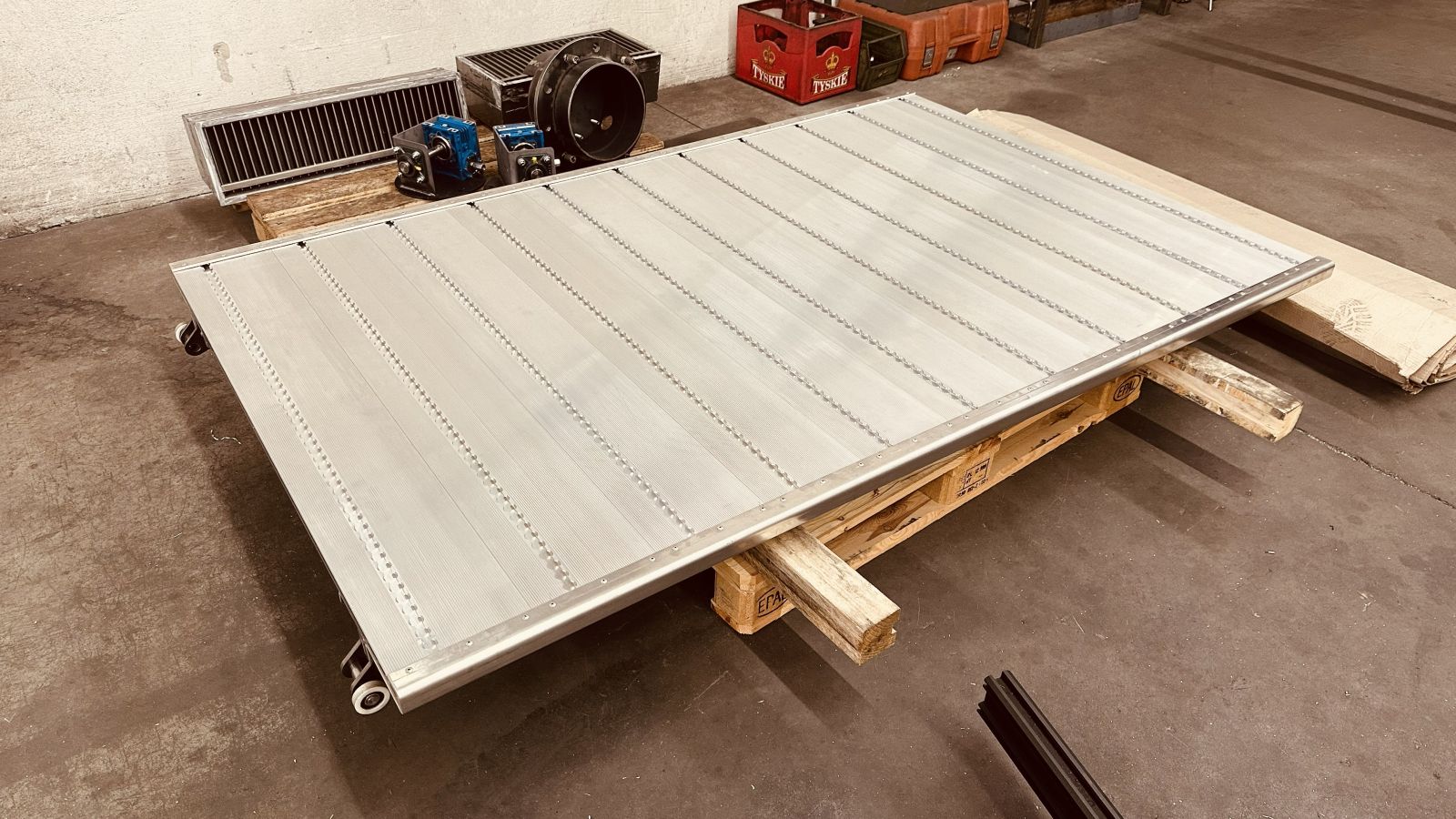

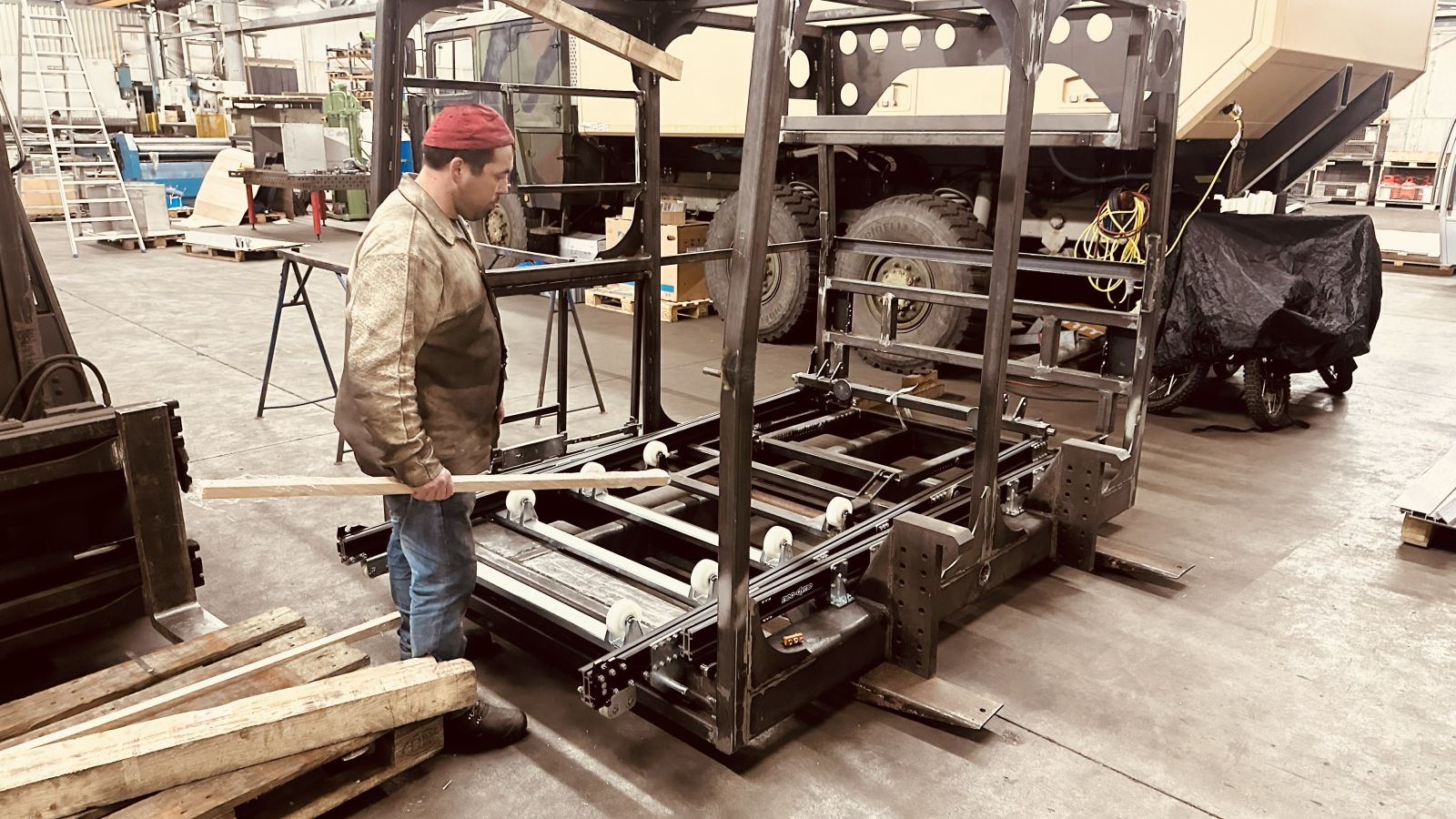

Pritsche: Pritschenprofile, Abkantbleche, Rechteckprofile werden zusammengestellt, ausgerichtet, verbohrt und vernietet! Die Rollen vorne laufen in den Führungen von neo-Dyne, die Rollen hinten benötigen wir am Boden damit der Wagen in die horizontale Lage zu liegen kommt. In der stumpfwinkligen Abkantung wird der Wagen seitlich geführt. Die Pritsche wird mit oder ohne Quad von der Quad Box bis zum Boden auf Rollen geführt.

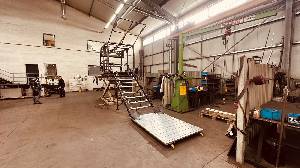

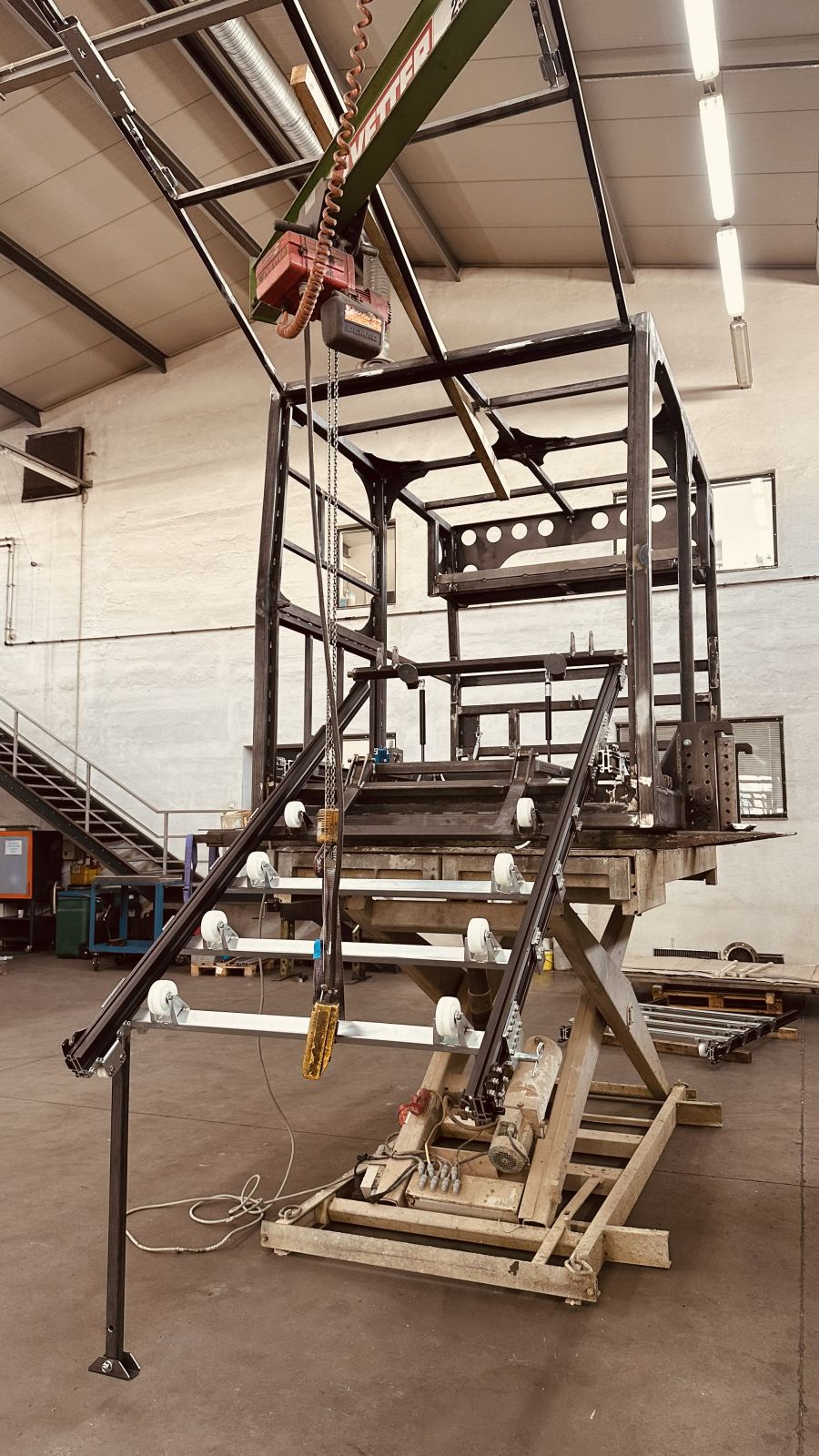

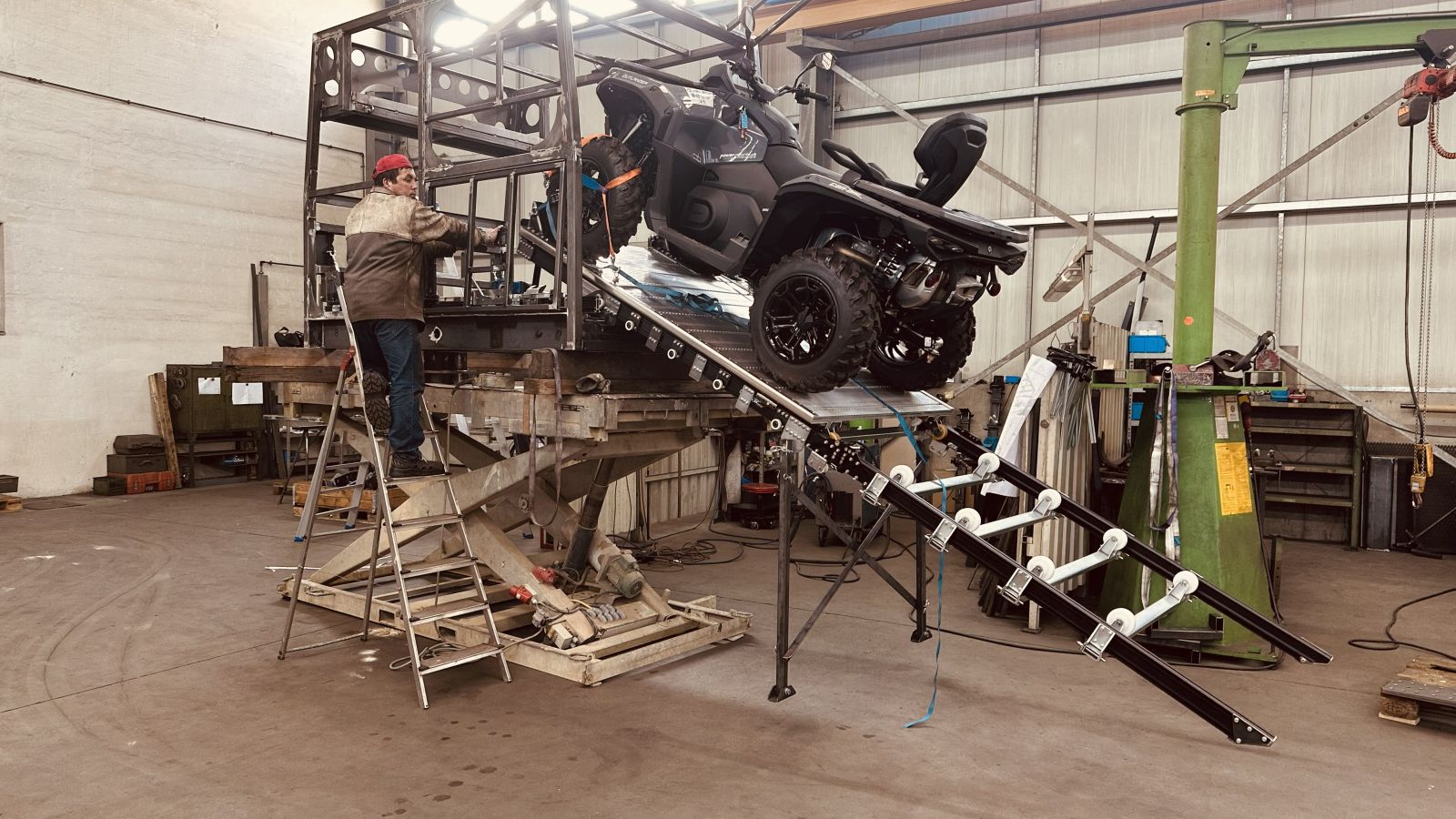

Führungen: Von der Ebene des Bodens in der Quad Box bis zum Boden verlaufen neo-Dyne Führungen, die einen fix und die anderen als Verlängerung die jeweils beim Entladen und Laden des Quads montiert werden müssen. Dazu werden Querträger mit Rollen montiert damit die Distanz der Führungen fixiert und die Auflage des Quads und dessen Plattform auf den Rollen gewährleistet ist.

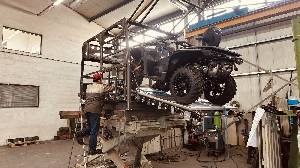

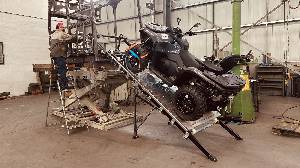

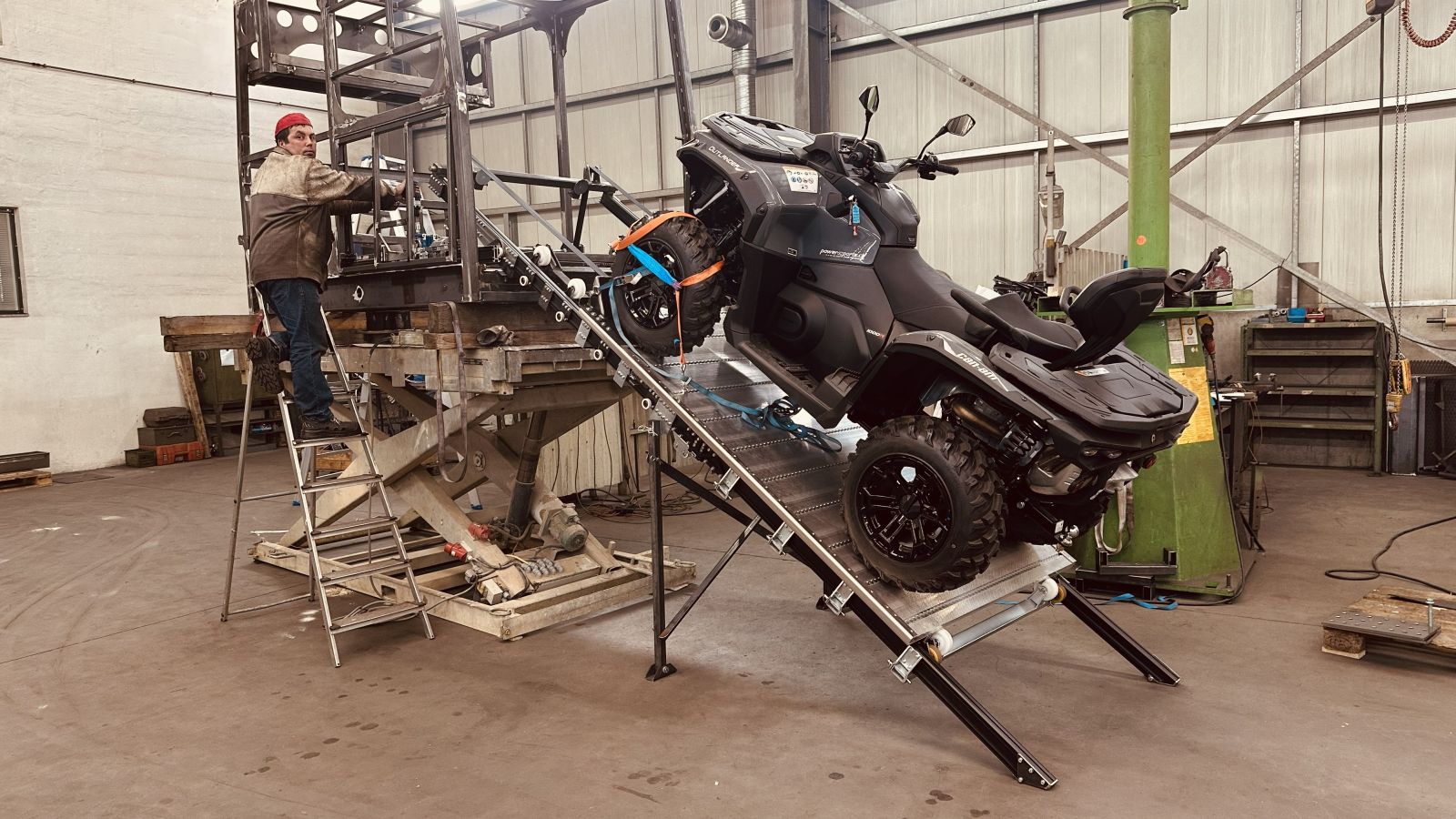

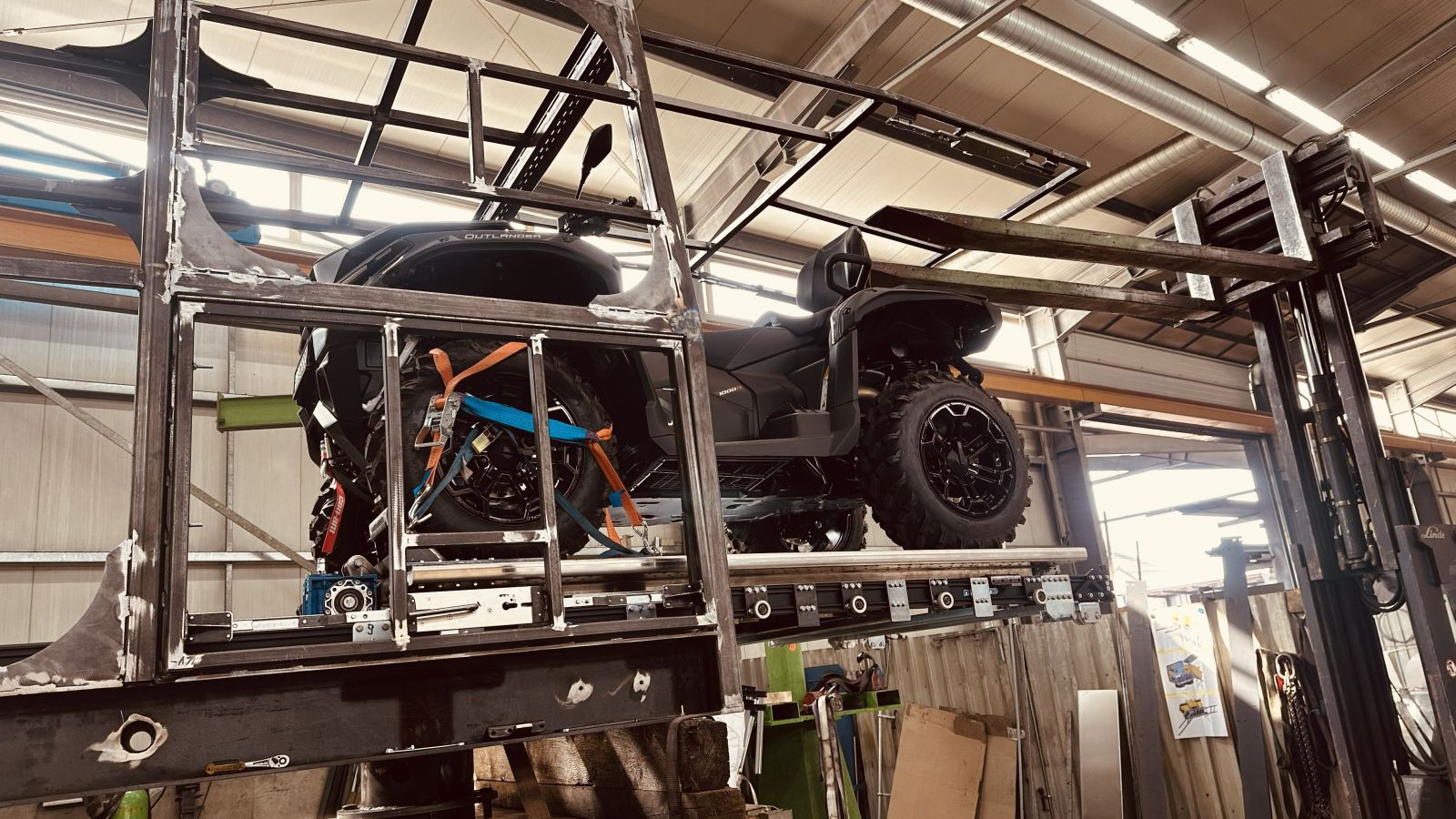

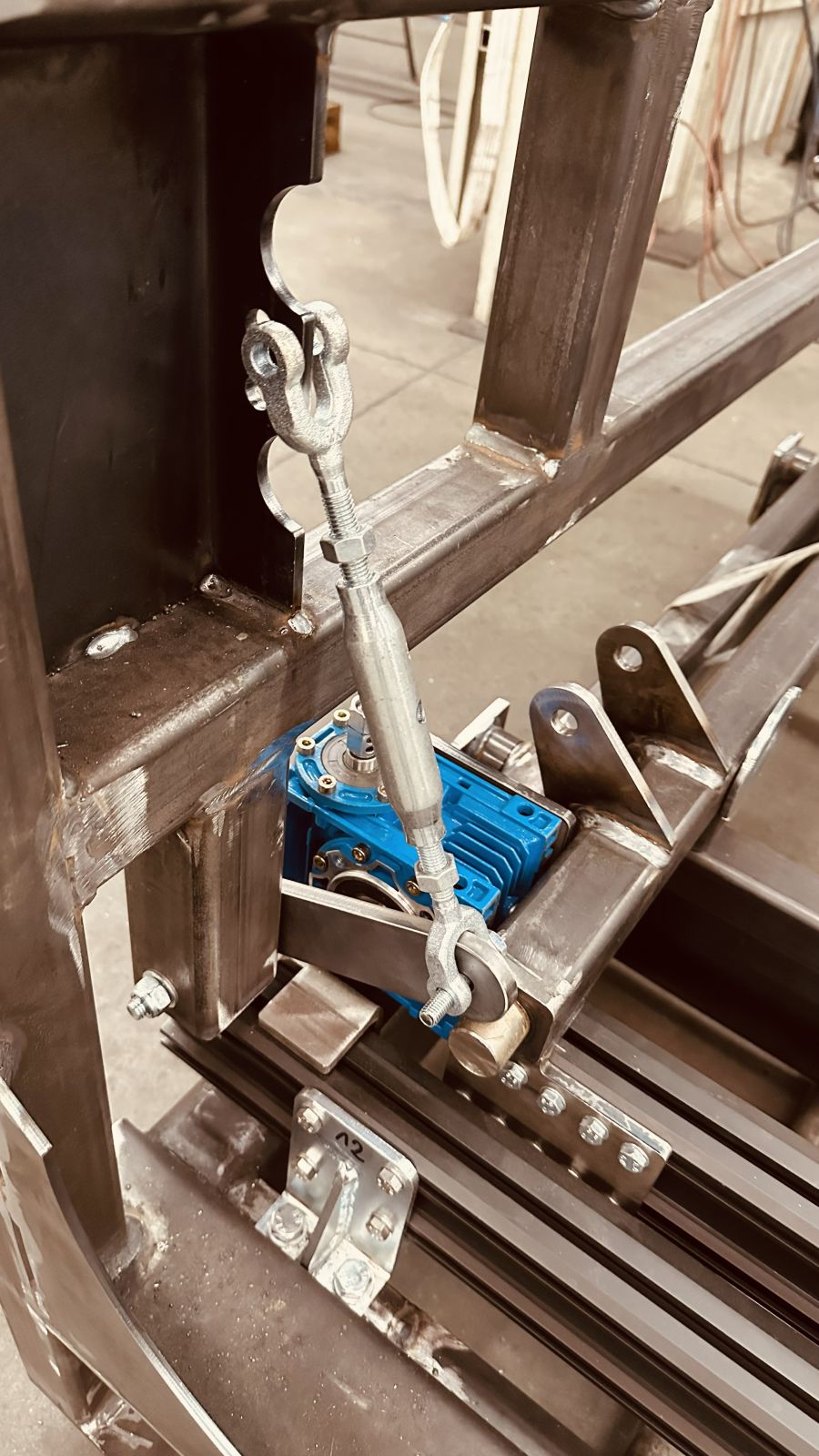

Handhabung: Es wird mit dem Fahrzeug angehalten, die Wohnkabine und die Quad Box in einem Arbeitsgang in die horizontale Lage nivelliert. An der Quad Box wird die kleine sowie die grosse Klappe geöffnet. Der Pritschenwagen wird entriegelt, horizontal per Hand bis zum Anschlag herausgezogen und wieder verriegelt, die vertikale Abstützung zum Boden wird montiert. Per Akkuschrauber wird nun das Schneckengetriebe angetrieben was zur Folge hat, dass die Führungen und der Pritschenwagen in die schiefe Lage von 35° zum Boden geneigt wird bis die Abstützung am Boden aufliegt. Jetzt werden die Holzeinlagen zwischen Quad Unterkant und Pritschenwagen, die als Abstützung dienen, um ein Abkippen in der Federung des Quads in der Fahrtrichtung des LKW's zu verhindern, demontiert.  Die beiden Verlängerungen und die Querträger mit den Rollen werden fixiert. Nun wird der Pritschenwagen weiter per Akkuschrauber herunter gefahren bis die Rollen hinten am Pritschenwagen den Boden berühren und der Pritschenwagen in der horizontalen Lage zu stehen kommt. Alle Spannset werden gelöst, die Auffahrkeile montiert und der Quad steht für Ausflüge bereit.

Quad aufladen: Das ganze Prozedere wird in umgekehrter Reihenfolge ausgeführt.

Prototyp: Für einen Prototyp funktioniert die Mechanik sehr gut, es bedurfte noch kleine Anpassungen aber jetzt ist es gut. Wir werden ein Filmchen drehen wenn der Quad auf Reisen in Verwendung ist!
