Jetzt werden Baugruppen komplettiert

15.5.2026 Noch nicht ganz fertig, aber der nächste Termin steht schon

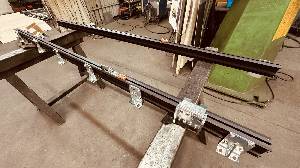

Das mittlere Teilstück des Wagens mit Anschlag

Nun, das Licht am Ende des Tunnels blendet beinahe, wir sind in der Endphase!

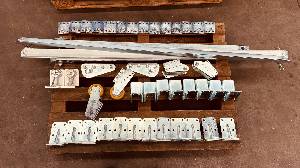

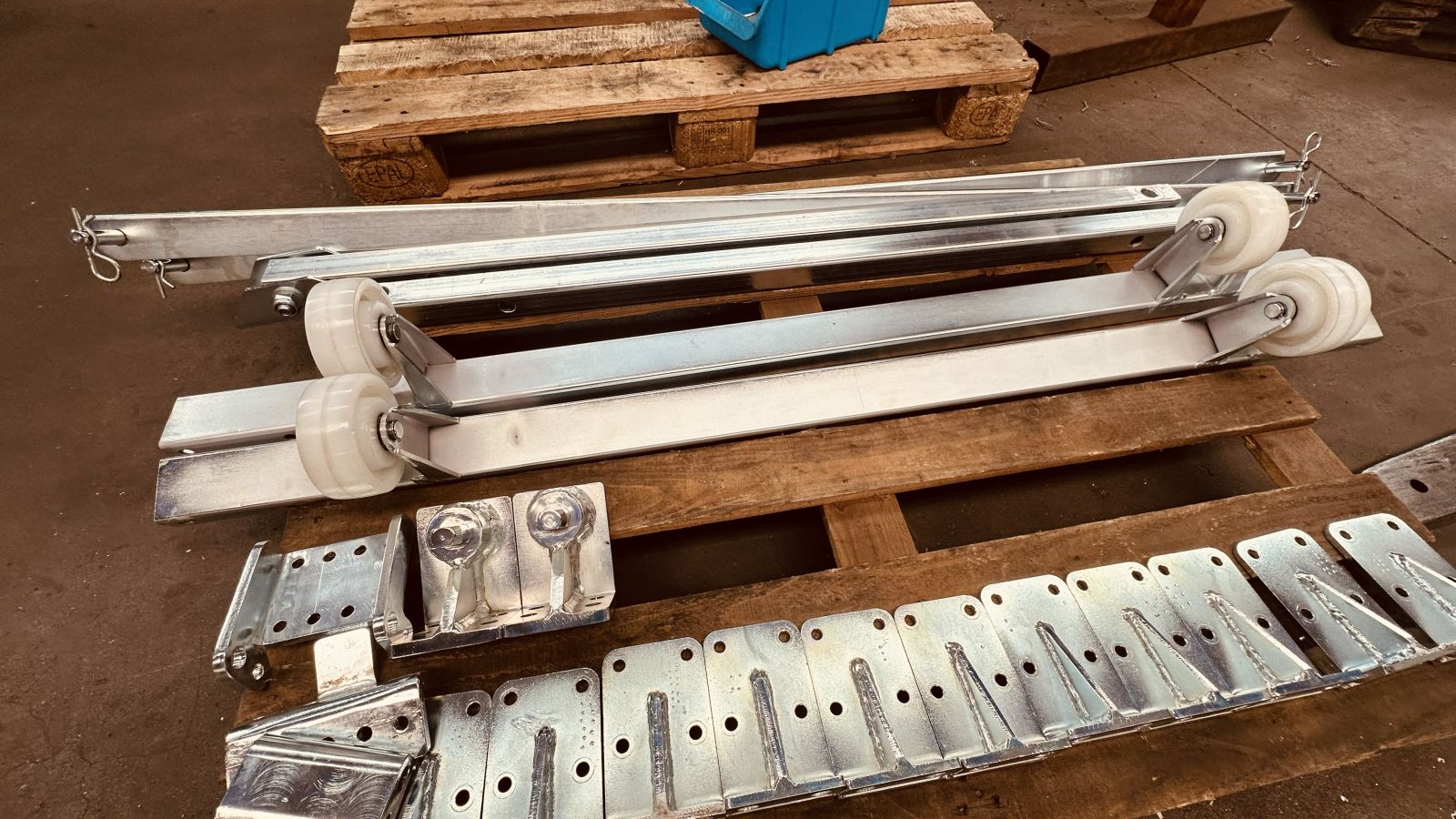

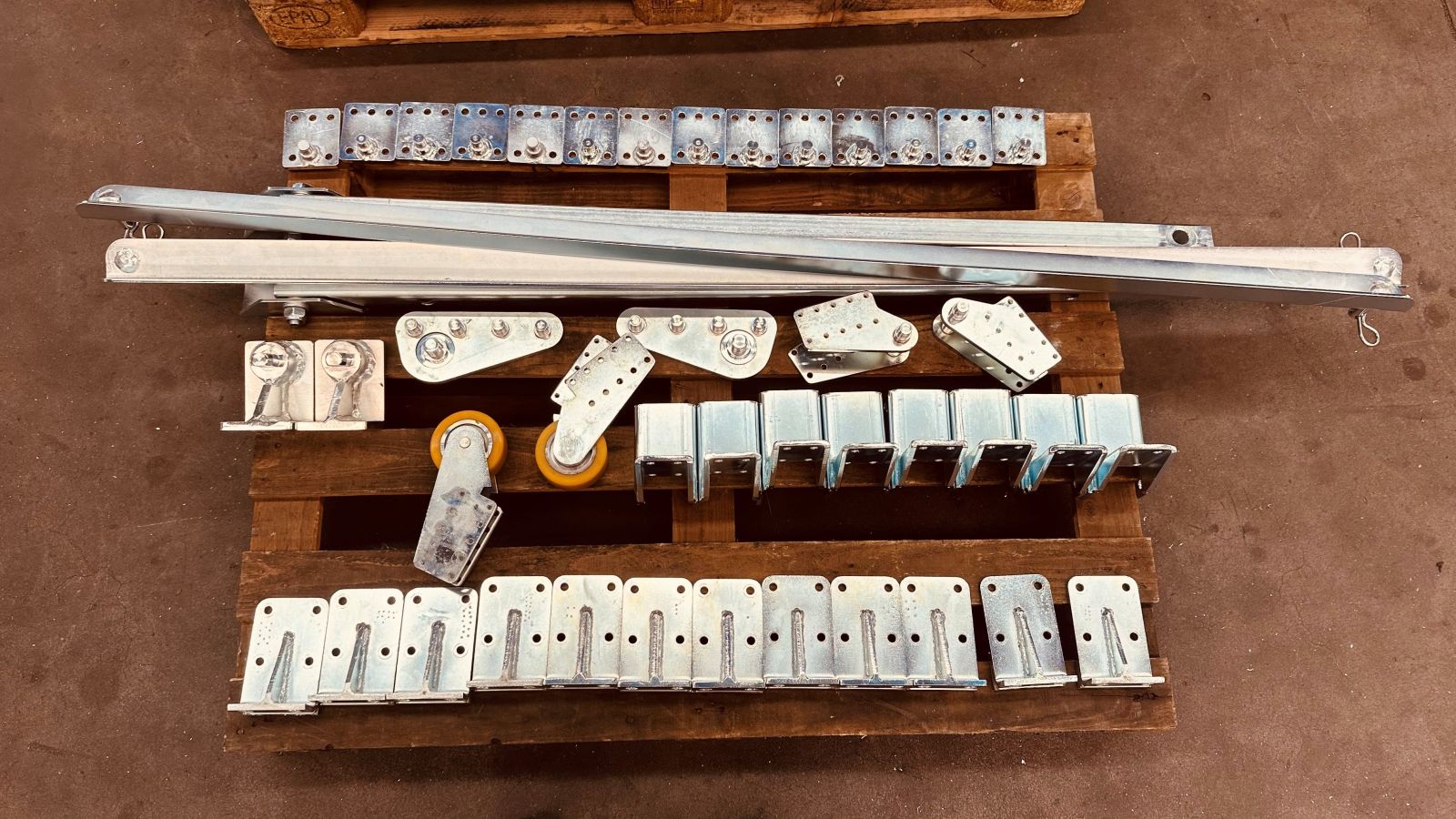

• Erst müssen nach der Veredelung alle Gewinde an den Bauelementen für die Quad Box und den neo-Dyne nachgeschnitten werden. Jetzt können die einzelnen Baugruppen zusammengestellt werden, nicht zu Grosse damit man sie noch handeln kann.

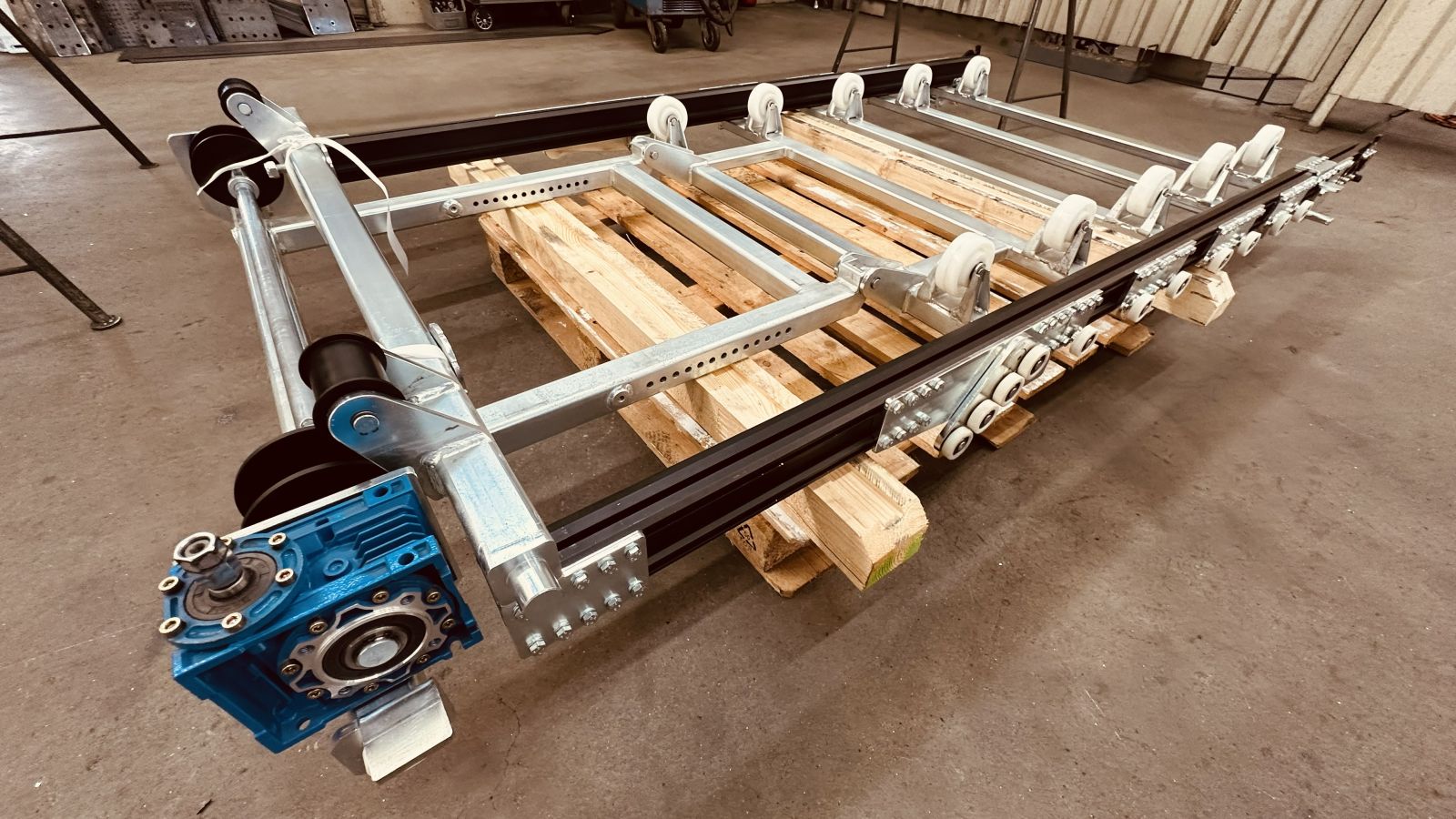

• Der neo-Dyne in seiner verbreiterten Version mit der Plattform für den Quad wird als Baugruppe vormontiert und für die Endmontage vorbereitet, iimmer so, dass die Unterbaugruppen noch handlich sind. Der schwenkbare Rahmen mit Wippe, Antriebseinheit und Auflagerollen für den Wagen liegt nun bereit für den Einbau.

• Der Grundrahmen des neo-Dyne, der fest verschraubt wird mit dem Boden der Quad Box ist ebenso mit allen Details vorbereitet für den Einbau.

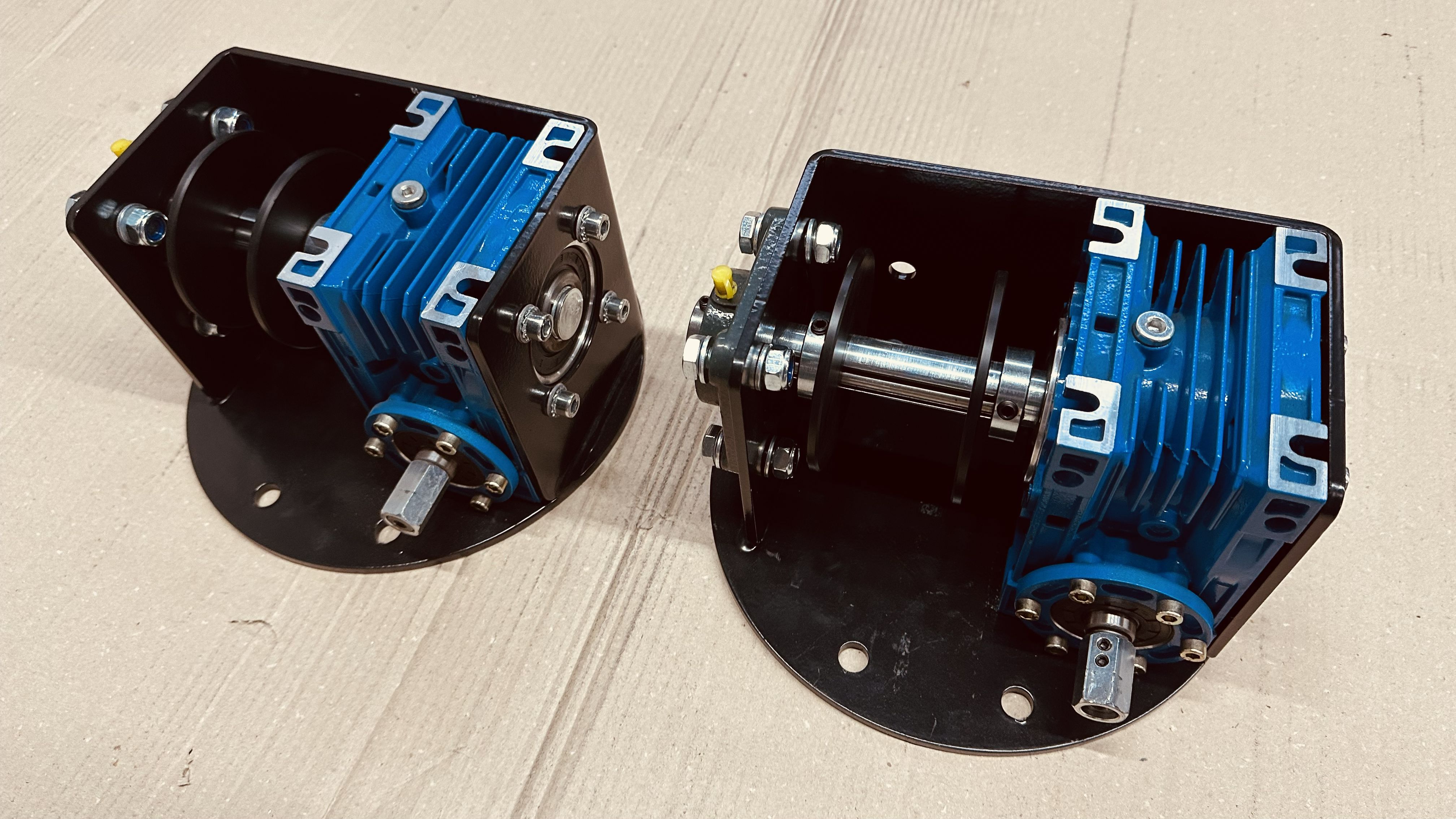

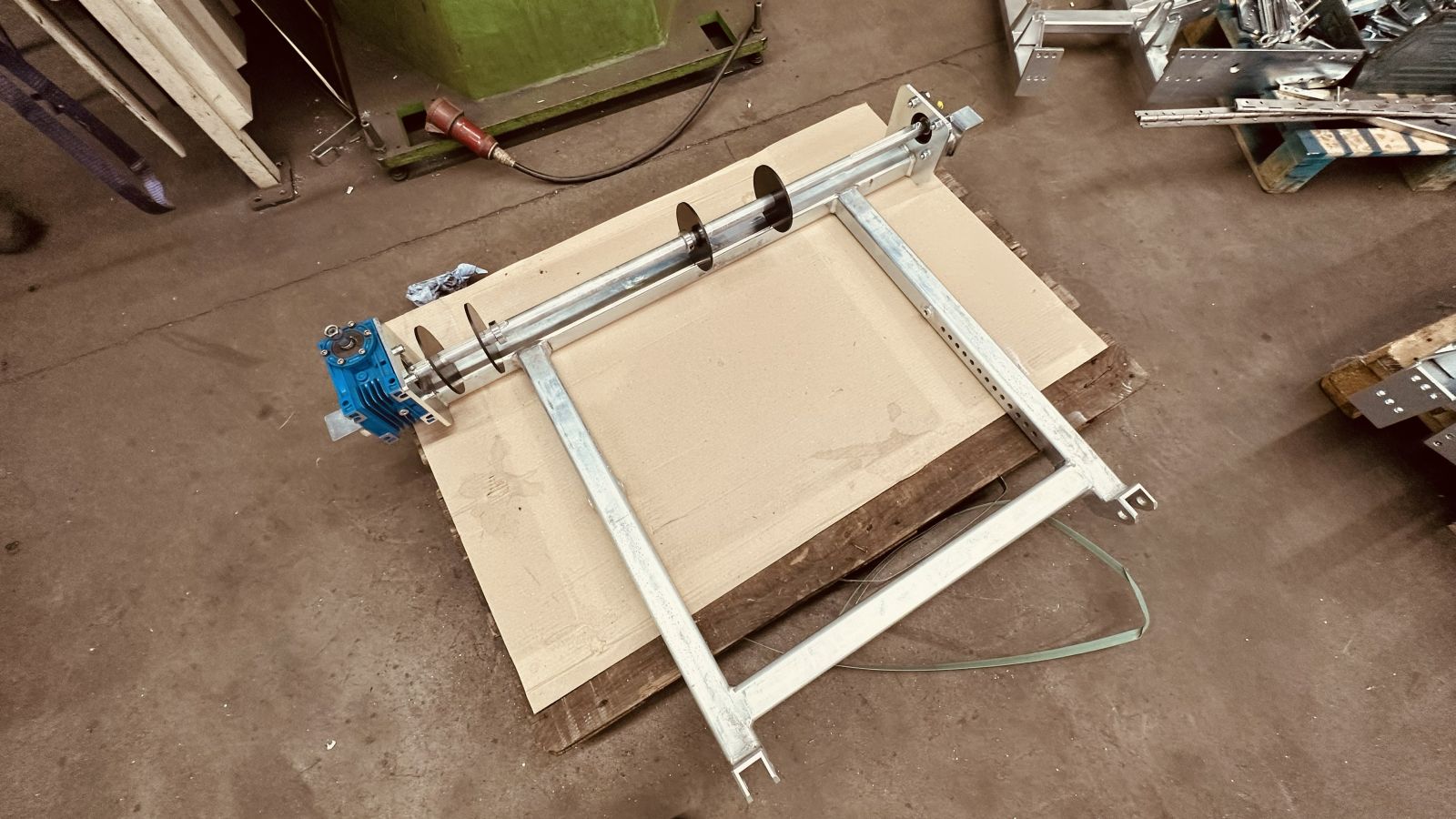

• Die beiden Lifteinheiten für die Reserveräder unter der Quad Box sind zusammengebaut, bestehend aus Halter, Achse, Lager, Schneckengetriebe und Führungsscheiben für die fehlenden Gurten mit Einhänge Schloss.

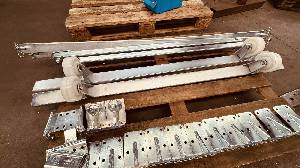

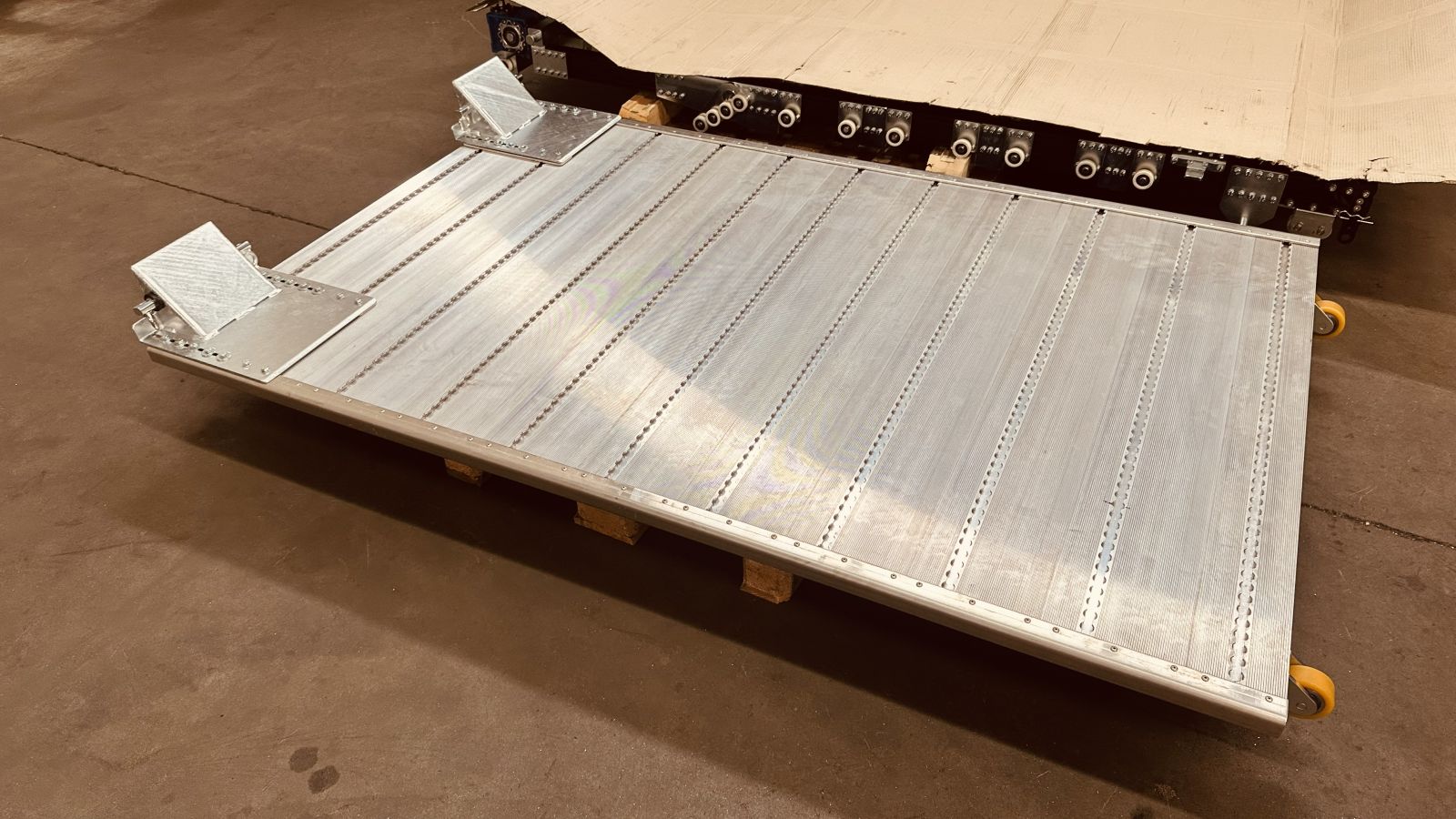

• Die Plattform für den neo-Dyne wurde zusammengenietet, Rollen hinten und vorne montiert, die Verstärkung unter der Plattform über die ganze Länge fixiert und die Keile mit der Gurtaufnahmewelle ebenso verschraubt.

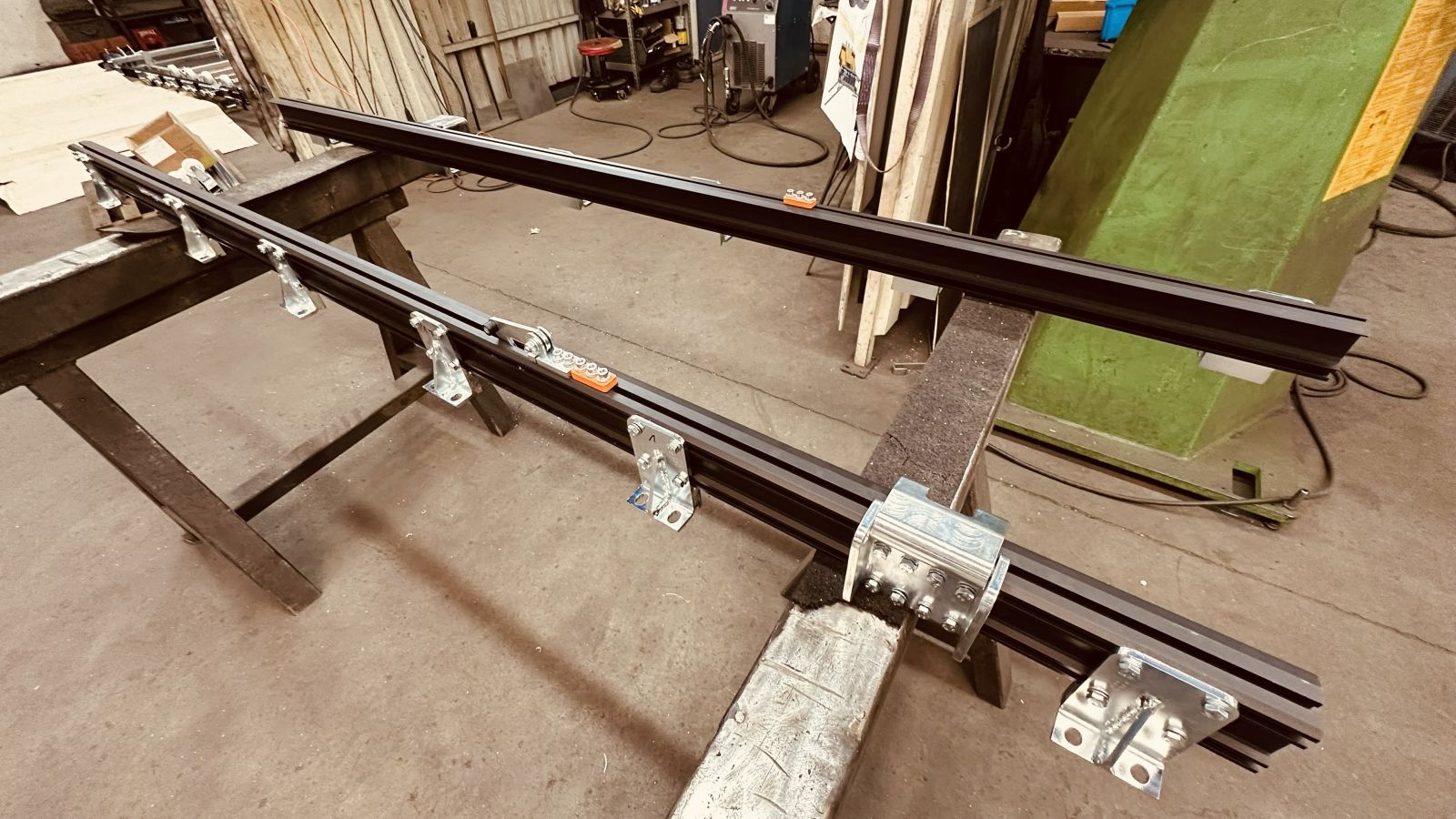

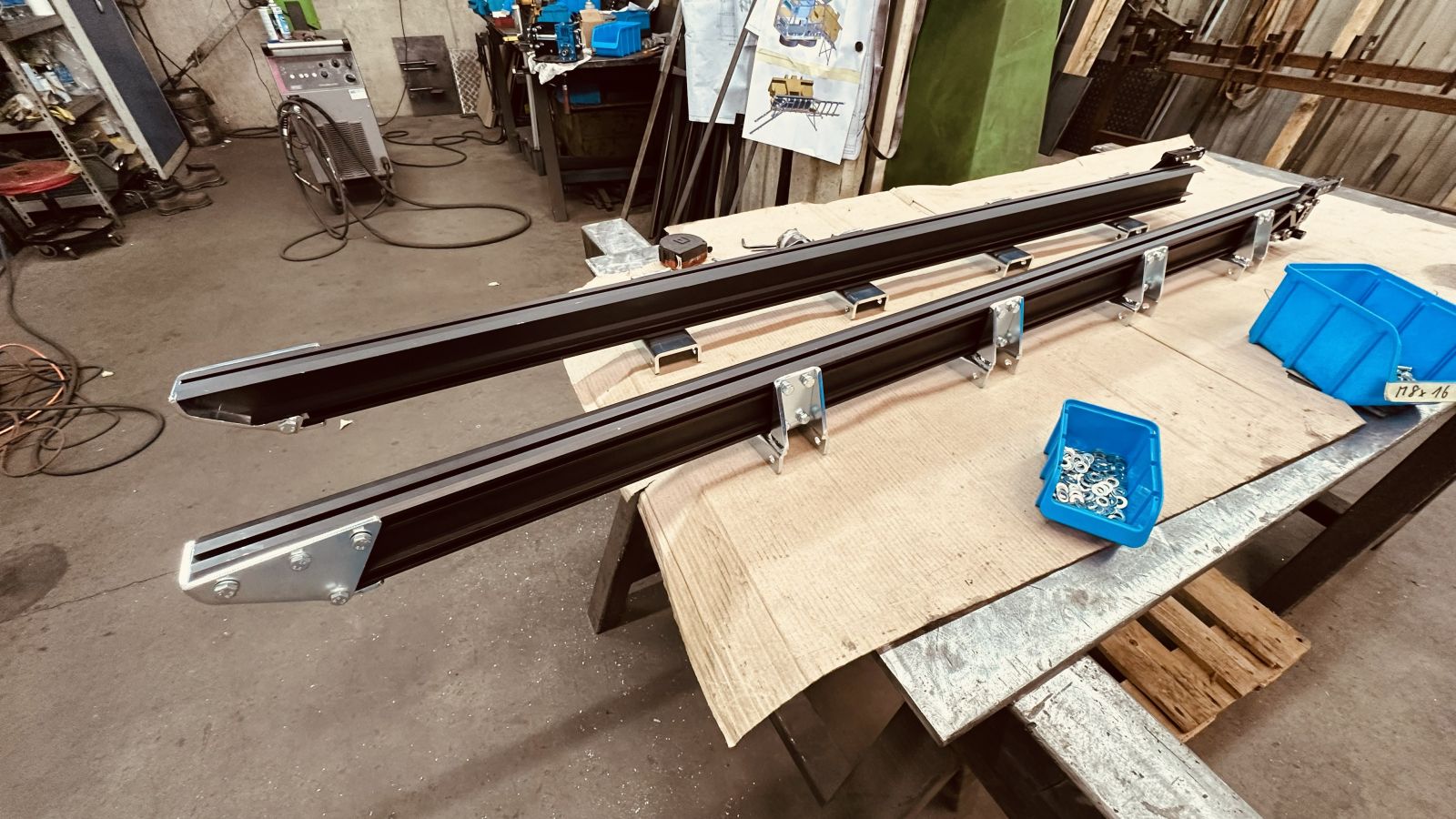

• Die Verlängerungsschienen, die lose mit den Querträgern und Abstützung auf der Plattform transportiert werden, sind vorbereitet.

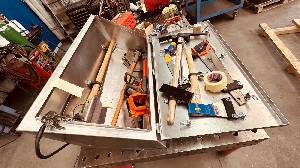

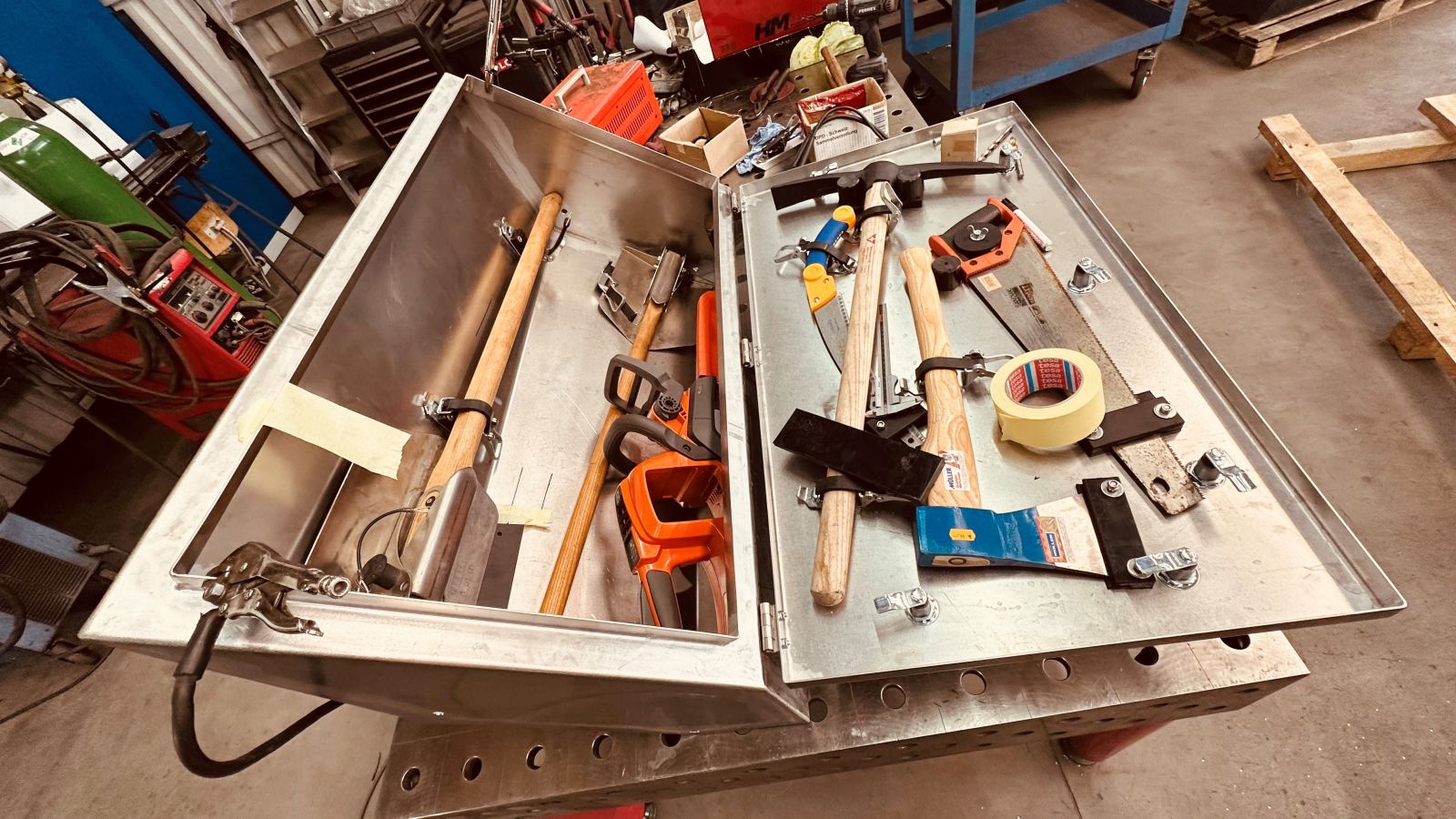

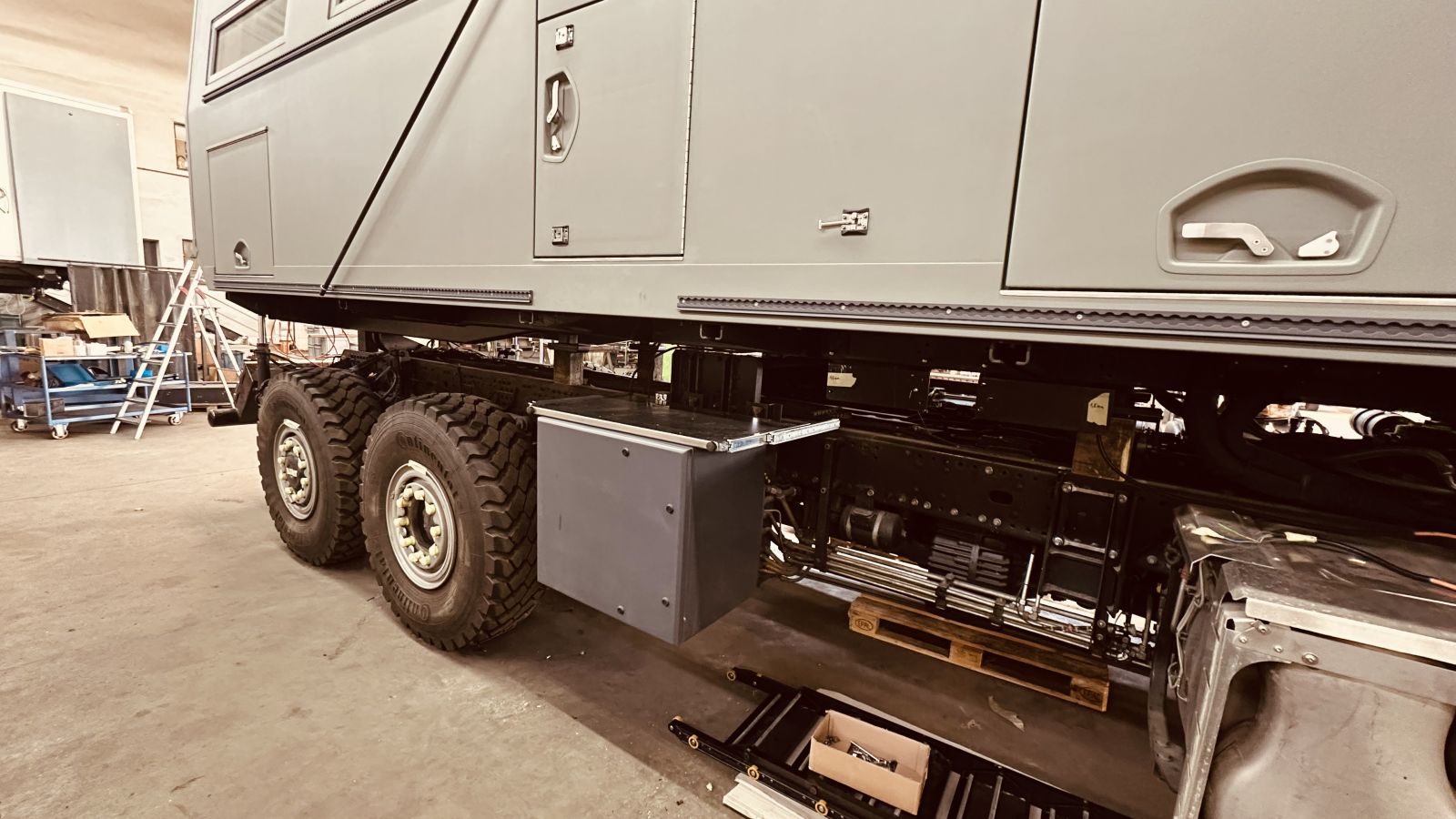

• Der Werkzeugbox hinten zwischen den Längsträgern wird ausgerichtet und verbohrt, nun werden die Werkzeughalter montiert, sogar eine elektrische Kettensäge mit kurzem Schwert hat darin Platz gefunden.

• Die Sportgeräthalterung am Werkzeugschrank im Keller wurde eingehängt und verschraubt.

• Die Elemente für den Zarges Boxen Auszug links sowie rechts werden vorbereitet, die Führungen sind zwischenzeitlich bei uns eingetroffen.

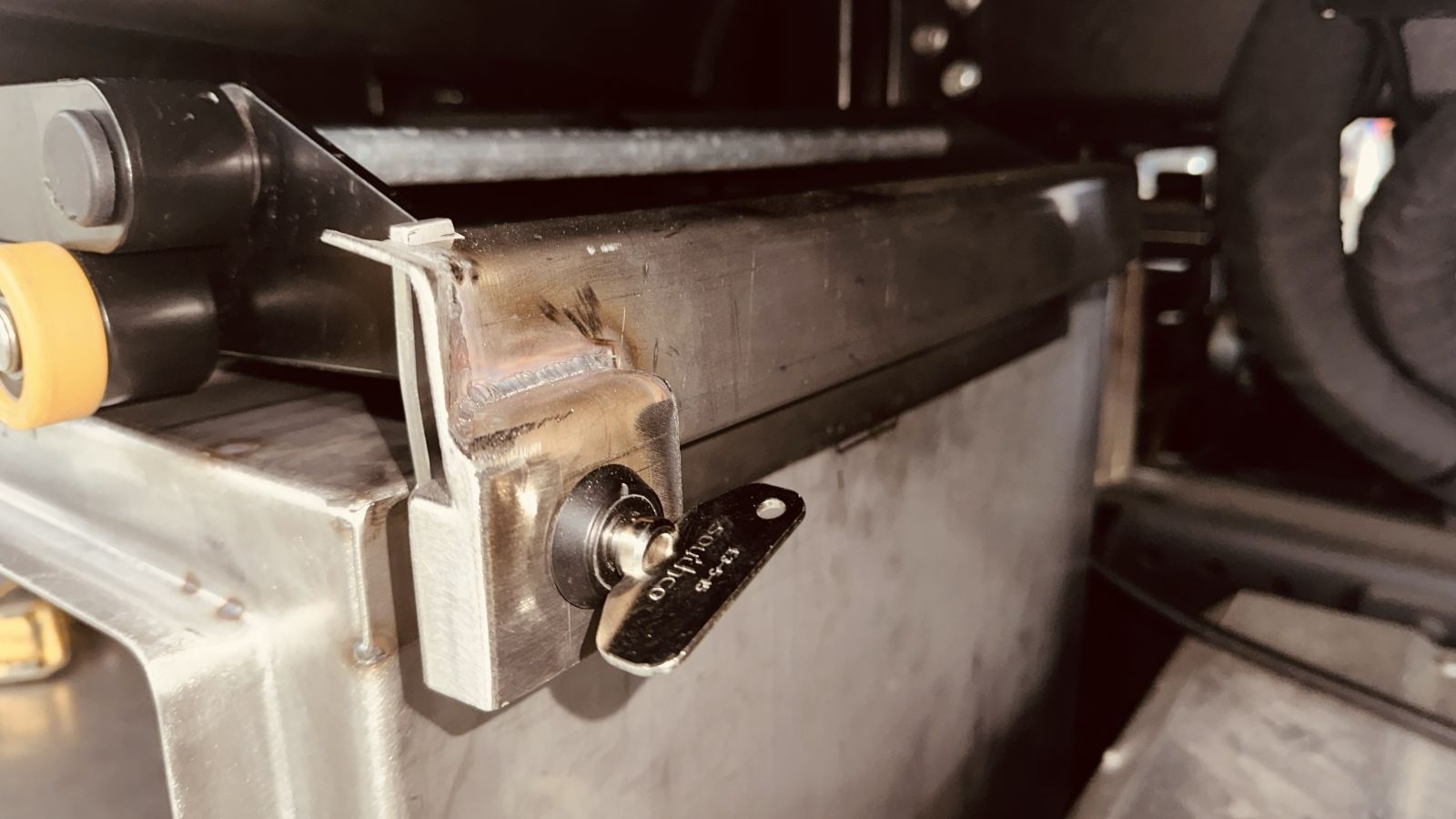

• Der Anschlag der Treppe in eingeklappten, eingefahrenem Zustand wurde in x- und y-Richtung mit einer abschliessbaren Verriegelung versehen.

• Auch wenn Teile oder Baugruppen noch so klein sind, die Bohrungen müssen entgratet sein und die Flächen sauber um einen reibungslosen Einbau zu gewährleisten.

• Freitag morgen früh wird eine zweite Lieferung von Teilen zum Lackierer verfrachtet, eine Nachlieferung die terminlich zur ersten Lieferung gezählt wird.
